المقدمة المكلفة بشرح خصأص الآلة

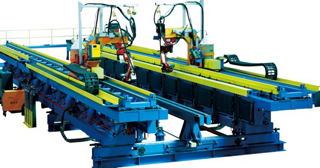

خط لحام الجدار الجانبي المموج الفولاذي للعارضة الأوتوماتيكية JBH على الشكل H يتألف من آلة الحز و القطع بالحجم الثابت، آلة تكوين الصاج المموج، آلة تغذية القطع و الشفة، آلة لحام الصاج المموج (شعاعH المموج)، قطع وتجميع الجزأ الجانبي، الخ.

إن آلة الحام الأوتوماتيكية المموجة شعاعh تحتوي على آلة لحام إيطالية الصنع قادرة على القيام ببعض المهمات تلقائيا، مثل فحص الليزر لخط كامل، و اللحم في موقعين، و تبديل فرد اللحم، و القطع الجزأي، الخ.
هذه الآلة الفريدة من نوعها تقوم بالوظاف بشكل فعال و مأتمت.

ميزات المنتج واستعمالاته
آلة لحام الجدار الجانبي المموج الفولاذي للعارضة الأوتوماتيكية على الشكل H يتم استخدامه في تجهيز صاج شعاع H المموج الذي هو نوع جديد من مواد البناء تطبق على نطاق واسع في الجسور، و العواميد، و بناء الإطارات ذو المسافة الواحدة و المسافات المتعدد .

بسبب السطح المموج فان صاج شعاع H المموج تحافظ على 20 الى 60 بالمأة من الفولاذ أكثر من صاج شعاع H المفلطحة مع نفس قوة التحمل. و تمتلك أداء التكلفة العالية، و مسافة طويلة بالاضافة الى شعاع الرافعة، الخ.
أما بالنسبة لصاج شعاع H المموج 1.5 متر ، يمكن أن يمتد ليصل إلى أربعين مترا. وعلاوة على ذلك، فإنه يتساوق مع متطلبات توفير الطاقة. هذا المنتج سوف يقود هذه الصناعة الى المستقبل.

سير العمل

تفكيك الصاج ←التوجيه ← ترتيب الصفاح ←الحز← القطع بالحجم الثابت ←التشكيل قطع الشفة ← ترتيب الصفاح ←الفرز و النفل

الفحص بالليزر ←التغذية و التجميع ← لحام أوتوماتيكي ← القطع البياني

المعلمة التقنية

الآلة	المعلمة
الآلة المكونة للصاج المموج	مواد الخام المناسبة	محصول القوة	≤345MPa
		سمك الفولاذ	2-5mm (≤235MPa); 2-4mm (≤345MPa)
		عرض الفولاذ	500-1500mm
	بعد الصورة الجانبية	ارتفاع الموجة	40-46mm
		مسافة الامواج	About 155mm
	طريقة تغذية الفولاذ	الناقل
	طريقة الشبكة المموجة	سلسلة النقل
	طاقة التغذية	25kw
	مجموع الوزن	About 10T
	البعد	6235×1640×2500 mm
خط لحام الجدار الجانبي المموج الفولاذي للعارضة الأوتوماتيكية JBH على الشكل H	بعد قطعة العمل	طول قطعة العمل	4~20 m
		سمك الصاج المموج	2~5 mm
		ارتفاع الصاج المموج	500~1500 mm
		سمك الشفة	10~30 mm
		عرض الشفة	150~500 mm
	طريقة اللحام	الآلة المستوردة بموقعين لللحام
	نوع اللحام	CO2 اللحام	الكشف المموج	كشف الخط الكامل الليزري
	طريقة القطع	قاطع البلازما	طريقة التحكم	متحكم به تلقائيا عبر الحاسوب الصناعي
	سرعة الكشف	≥900 mm/s	سرعة اللحام	≥700 mm/min
	مجموع الطاقة	223kw
	البعد	22000×6500×3500 mm
	مجموع الوزن	About 46 T
